самодельный Vga кабель

[darkrogua 195]

да я исправил вместо золотистого входа поставил оригинал от скарта. также провода пришлось перепотять не везде нужные проводки к земле подключены

[Гость]

народ подскажите пожалуста, вот споял я все как в этой схеме , монитор показывает но цвета ппц, очень темные, паял аккуратно, везде термоусадка, провод брал стандартный,, Кто сталкивался мб обьяснит? длина по 10 см провода..

[XT90 0]

А зачем паять? Не проше ли использовть переходник?

http://clickercable.com/catalog/images/30h1-50200.jpg

Где такое чудо купить? :spiteful:

[Гость]

А зачем паять? Не проше ли использовть переходник?

http://clickercable.com/catalog/images/30h1-50200.jpg

как бы мы тут обсуждаем как сделать сей переходник без каких либо крупных материаловлажений, я так понял это переходник под компонентный.

использовать проще, в моем случаее проще купить переходник hdmi/vga , если бы я этого хотел то врятли залез в эту тему :declare: ,,, думаю как и многие. все запчасти для моего перехадника обошлись мне в 30р + кабель что шол в комплекте (3ой тюльпан)

[mad8vad 556]

dota, а ты уверен что переходник hdmi/vga подойдет? В боксовом hdmi вряд ли аналог есть Изменено 17 июля 2010 пользователем mad8vad

[Гость]

dota, а ты уверен что переходник hdmi/vga подойдет? В боксовом hdmi вряд ли аналог есть

чесно скажу что нет, но так меня продавец заверил в аркаде что можно, мол у них был подобный случай и они по средствам переходников : hdmi/dvi - > dvi/vga подключали круглого к монитору, я лично сам представляю себе эту картину, другой вопрос как vga режим включить.. так же он мне предлагал купить кабель 1.8м vga /hdmi за 300р..

Я се сделал переходник из стандартного кабеля, но вот почемуто картинка очень темная.. как светлее сделать не понимаю :(

[DjoniDjones 0]

Вопрос таков: из монитора выходит VGA-папа, у бокса тоже папа. слышал ли кто нибудь о переходнике VGAмама-мама?

[timurmurmur 0]

100-150р на савёловском стоит.

[FIZIK 0]

А я спаял сам , в 290 рэ обошёлся кабелек и даже работает . Китайский с VGA у нас стоит 690 рэ , а компонентный 290 (посмотрел , контакты все ). Переделка длилась 1,5-2 часа . Все описания в нете по переделке кабеля (которые мне попадались) - кастрированые , нет конечной схемы . Так что пришлось репу чесать , что , куда.

[legion82 0]

на коннекторе бокса тоже всю землю соединять надо? паяю по данной схеме и изображения на мониторе вообще нет(( уже не знаю что думать?

[legion82 0]

люди, отпишитесь у кого эта схема реально заработала. целый день бьюсь, моник даже из спящего режима не выходит при таком подключении. перепаял уже десятки раз. объясните по человечески, что, куда паять?

у меня два голых коннектора, соединяю проводками как на схеме и ничего не работает(

пытаюсь сделать такую же штуку http://radikal.ru/F/i078.radikal.ru/1006/7...673a04.jpg.html но увы по схеме не выходит( а автор фоток как на зло все провода одного цвета сделал(не поймёшь что и куда).

Изменено 17 августа 2010 пользователем legion82

[FIZIK 0]

люди, отпишитесь у кого эта схема реально заработала. целый день бьюсь, моник даже из спящего режима не выходит при таком подключении. перепаял уже десятки раз. объясните по человечески, что, куда паять?

у меня два голых коннектора, соединяю проводками как на схеме и ничего не работает(

пытаюсь сделать такую же штуку http://radikal.ru/F/i078.radikal.ru/1006/7...673a04.jpg.html но увы по схеме не выходит( а автор фоток как на зло все провода одного цвета сделал(не поймёшь что и куда).

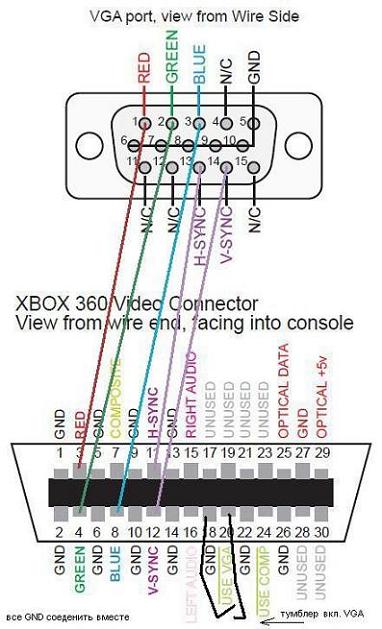

И так , вот схема (вид со стороны пайки !!!) незабудте тумблер или кнопку с фиксацией поставить - это вкл VGA (на схеме показано) , все GND соединить вместе , если провода длиннее 5 см - экранировать корпус переходника или вести экранированными проводами

Изменено 18 августа 2010 пользователем FIZIK

[legion82 0]

И так , вот схема (вид со стороны пайки !!!) незабудте тумблер или кнопку с фиксацией поставить - это вкл VGA (на схеме показано) , все GND соединить вместе , если провода длиннее 5 см - экранировать корпус переходника или вести экранированными проводами



всё так и делал, только вместо тумблера спаивал 20 и 22 пины(по этой же схеме).

тумблер обязателен? и есть ли разница на какую землю замыкать vga, на 22ю или на 18ю? да и какой пин земля звук?

спасибо за помощь :)

зы

ещё заметил на фотке(постом выше), 21й пин куда то припаян. зачем он же пустой? непонятно.



а на коннекторе который в бокс вставляется, тоже всю землю соединить? или только на vga?

Изменено 18 августа 2010 пользователем legion82

[FIZIK 0]

на коннекторе который в бокс вставляется всю землю соединить !!!

поставь пока тумблер между 20 и GND пинами

!!! ЗАБЫЛ !!! 15 пин VGA подключается на 21й пин !

Изменено 18 августа 2010 пользователем FIZIK

[FIZIK 0]

у мну проектор и включаю так - сначала приставку , потом проектор если наоборот то проектор не находит автоматически сигнал.

[legion82 0]

спасибо, заработало. :good:

[vasek9107 0]

народ такой вопрос : качество картинки ведь гавно так?))

[timurmurmur 0]

про запятые слышал?

[FIZIK 0]

народ такой вопрос : качество картинки ведь гавно так?))

Если монитор - Gавно :)

[vasek9107 0]

прсто кажется что чоткости не будет нифига)



про запятые слышал?

,нет,),

[timurmurmur 0]

печально.

[Гость]

Эм а чем вас схема что в 1ом посте не устроила? я вот поял по ней,, по началу была картинка темная.. думал руки кривые, оказалось кабель ватный, попросил батька - он с работы принес метр уже экранированого, перепаял и все шик.. правда пока им не пользуюсь ибо лето на дворе, телек до вечера свободен, ) я днем наиграюсь а после гулять.. Если в саратове найдуться желающие то помогу сделать за символическую плату.



И кстати зачем какой то ключ? между собой замкни 22/21,, чтоб вга режим включился и все. я вот всю эту конструкцию уместил в штекер стандартный, что в комплекте шоль, и получился у меня как переходник под евро разетку..

Изменено 21 августа 2010 пользователем dota

[vasek9107 0]

у меня AV кабель че нить можно с ним сделать чтоб он был как композит и припоять вга?



а да без вывода с материнки

[timurmurmur 0]

Букварь можно купить.

[vasek9107 0]

Букварь можно купить.

Учитель русского языка, ты не пробовал замутить 5.1 звук?

П.С. Хам))
