Основные электронные компоненты Xbox 360

[creker 0]

http://keep4u.ru/imgs/b/2010/04/09/46/467d4c1bcb19e8b9ceb580975e6679b3.jpg

1. GPU ATI Xenos(codename "C1").
   Имеется несколько ревизий процессора, отличающихся техпроцессом. Ревизии материнской платы:

   • Xenon - оба кристалла выполнены по 90 нм техпроцессу.

   • Zephyr - оба кристалла выполнены по 90 нм техпроцессу.

   • Opus - основной кристалл выполнен по 90 нм техпроцессу. еDRAM - 80 нм техпроцесс.

   • Falcon - основной кристалл выполнен по 90 нм техпроцессу. еDRAM - 80 нм техпроцесс.

   • Jasper - основной кристалл выполнен по 65 нм техпроцессу. еDRAM - 80 нм техпроцесс.


[*]CPU IBM Xenon(codename "Waternoose").

Имеется несколько ревизий процессора, отличающихся техпроцессом. Ревизии материнской платы:

• Xenon - 90 нм.

• Zephyr - 90 нм.

• Opus - 65 нм.

• Falcon - 65 нм.

• Jasper - 65 нм.


[*]Южный мост.

[*]ANA/HANA чип. HANA устанавливается только в приставки с hdmi интерфейсом. Opus ревизия по неподтвержденной информации так же имеет HANA, но лишена hdmi интерфейса.

ANA/HANA чип не является scaler-чипом. Эти функции выполняет гпу, при чем без потерь в производительности и намного качественнее, чем это мог бы сделать отдельный чип. ANA/HANA представляет собой лишь преобразователь видео для его вывода через множество типов выходов(композит, компонент, vga, hdmi).

[*]GDDR3 память. Эти чипы присутствуют во всех ревизиях материнской платы.

[*]NAND флэш-память.

[*]PHY устройство. Представляет собой физический уровень сетевой модели.

[*]Stereo DAC. Преобразует звук из цифровой формы представления в аналоговую.

[*]Предположительно, устройство, которое в паре с акселерометром определяет положение и перемещение консоли в пространстве. При переворачивании консоли можно слышать характерный звук, который исходит из этого устройства.



http://keep4u.ru/imgs/b/2010/04/09/79/7949526692b0f64231d17bf2d32abadb.jpg

1. Двухфазный DC-DC CPU контроллер.

2. Драйвер MOSFET.

3. 6-битовый, программируемый 2/3/4-фазный DC-DC ШИМ контроллер.

4. Высокочастотный синхронный buck ШИМ контроллер.

5. GDDR3 память. В Falcon ревизии могут отсутствовать, за счет того, что чипы на лицевой стороне имеют удвоенную емкость.

6. Пьезоэлектрический акселерометр.

7. Двойной, синхронный DC-DC ШИМ контроллер.




Вся информация была найдена мной самостоятельно и не претендует на 100% верность. При заимствовании, просьба, указывать источник.





Данная тема создана только в целях сбора полезной информации в одном месте. Задавать здесь вопросы запрещено.

Изменено 13 апреля 2010 пользователем creker

[mikolka6 0]

Creker . Сюда бы включить схемку которую нашел " Jumper ". PDF от 2005 года, с разводкой XENON RETAIL REV K7 FAB K. Респект Jumper за ценную инфу, ссылочка на скачивание http://multi-up.com/220949 Изменено 17 марта 2010 пользователем mikolka6

[mikolka6 0]

Может кому пригодится , кварц на джое и модуле WI-FI на кансоли 12EBAVN5 или CMT-GJAXN5 наминалом 12MHz

[mikolka6 0]

Одобрено creker. Ребят, если у кого есть ценная информация по подключению девайсов, ссылочки на информацию, фотки с точками откуда взять питание, схемы, наминал-параметры того или иного эл-компонента и варианты замены на аналоги, в общем любая ценная инфа для ремонта и молдинга выкладываем в этой теме. Для новичков и гостей форума будет проще находить ответы не создавая при этом однотипных тем, в принципе всем не помешает. Изменено 10 апреля 2010 пользователем mikolka6

[Dimnus 0]

Приятная информация по распиновкам и кое-какие характеристики (у кого нет)

http://www.xbox360-hacks.com/file/59



Распиновка моста южного

http://www.xbox360-hacks.com/file/58



Распиновка ЦПУ

http://www.xbox360-hacks.com/file/60

Изменено 10 апреля 2010 пользователем Dimnus

[mikolka6 0]

Разборка корпуса http://www.xboxland.net/forum/index.php?showtopic=3821 . Разборка проводного джоя http://www.xboxland.net/forum/index.php?showtopic=4488 . Разборка беспроводного джоя http://www.xboxland.net/forum/index.php?showtopic=4490 Изменено 11 апреля 2010 пользователем creker

[mikolka6 0]

Схемы, простых, самодельных, реобасов управления кулеров, установка радиатора на транзистор обязательна.

[mikolka6 0]

Откуда взять питание для кулеров, http://img706.imageshack.us/gal.php?g=33v3.jpg , красный 5 вольт, жёлтый 12 вольт, розовый 3.3 вольта, синий управление на включение, минус берём от экрана платы.

[mikolka6 0]

Для тех, кто дружит с микроконтроллерами и хочет тотальный контроль за температурой приставки. http://www.radiokot.ru/circuit/digital/pcmod/08/ . :gamer1:

[mikolka6 0]

Дополнительная подсветка для джоя, точки для запитки светодиодов на 3 вольта http://img248.imageshack.us/i/img0001js.jpg/

[mikolka6 0]

Восстановление DVD ключа XBOX 360 http://www.igrushek.net/topic18291.html Внимание!!!

Версия Dashboard не должна быть выше 7XXXX.

[mikolka6 0]

Еще кое что, из автоматического контроля дополнительных кулеров, проверенно работает на +5 http://www.ixbt.com/cpu/fan-thermal-control.shtml

[mikolka6 0]

Документация по распиновкам всех разъёмов XBOX 360, адрес выложил Sa1FeR отдельное ему спасибо, вот ссылочка на скачивание http://cp.people.overclockers.ru/cgi-bin/d...-HandC-V1_4.rar

[mikolka6 0]

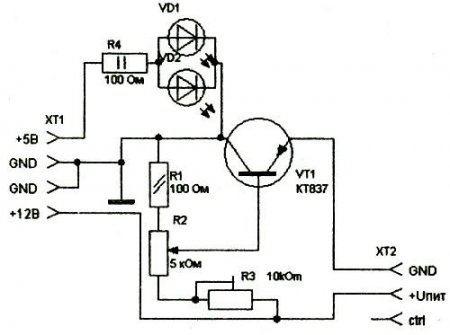

Кто беспокоится на счет температуры коробки и мал мал умеет держать паяльник и отличает резистор от транзистора. Можно собрать из старого мафана вот такую приблуду, термометр для GPU. В качестве датчика лучше использовать любой попавшийся под руку исправный транзистор.

В качестве индикатора можно использовать, например, стрелочный индикатор от магнитофона с током полного отклонения 100мкА. Если планируется другой индикатор, то нужно пересчитать R3 по закону Ома для участка цепи. Как уже было сказано, транзисторы годятся любые. Лично мне, чаще всего, попадаются КТ315 и КТ3102. Если под рукой только p- n- p транзисторы, то провода питания нужно поменять местами. Чтобы градусник показывал истинную температуру, нужно его откалибровать по показаниям обычного комнатного термометра при помощи R2. Естественно, измерению поддается не только GPU, но и любое другое место в коробке. Например CPU, HDD или чипсет. Наша задача состоит только в том, чтоб установить датчик VT1 в том месте, где мы хотим измерить температуру. Если нет желания любоваться стрелочным прибором, то в качестве индикатора можно применить светодиод, только для этого придется дополнить схему компаратором.http://cxem.net/comp/comp80-10.jpg

[mikolka6 0]

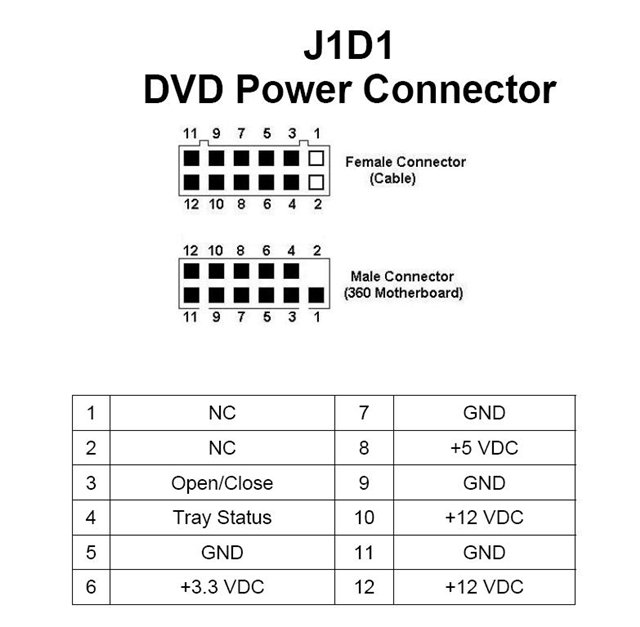

Распиновка кабеля питания DVD

[mikolka6 0]

Если сгорел транзистор управления кулерами, http://img202.imageshack.us/i/004yy1.jpg/, его можно заменить на любой транзистор со схожими параметрами- PNP 80V 1000mA к примеру- BCP53, ZT751 , Philips BCX53-16, или КТ814Г установив на него маленький теплоотвод ( радиатор). Изменено 7 июля 2010 пользователем mikolka6

[NaV 0]

Лампочка HDD (HDD Activity)

http://img704.imageshack.us/img704/1043/imgpxf.jpg

http://img690.imageshack.us/img690/7403/picture00096.jpg



DVD driver power

http://img5.imageshack.us/img5/4017/lm317t33v.jpg



Кому надо, тот поймёт...

http://img121.imageshack.us/img121/7011/73045564.jpg



Как вызвать 3 огня(0001) у консоли :biggrin:

http://img821.imageshack.us/img821/2484/rodfalconnewih2.jpg

http://img686.imageshack.us/img686/2120/rodzypherboardwq6.jpg



Альтернативный Mode B на Hitachi

http://img534.imageshack.us/img534/8824/recoverymodert0.jpg

[Woodpecker 0]

"Скотч", здесь продается скотч для наклейки радиаторов на память.

[SGun 0]

Распиновка A/V выхода. Может кому пригодится.

[boris102 0]

плиз помогите скиньте фото обратной стороны платы под GPU ATI Xenos . прогревал и слетели 4 детальки или может кто знает наминалы с4T16 c4T26 c4T21 c4T20

[timurmurmur 0]

даташит выкладывали в соседней теме.

[temiKras 0]

Как говорится не проходите мимо каждый фанат XBOX 360 должен иметь 2 вещи 1. Саму консоль и 2 что не менее важное вот эти вещи , кто шарит тот оценит :fly:

[anray 0]

А схема лайтона 16d2s существует в природе?



[Commandos 0]

А схема лайтона 16d2s существует в природе?

Данная тема создана только в целях сбора полезной информации в одном месте. Задавать здесь вопросы запрещено.

[aaleh 0]

Подскажите. 4гб флешпамяти грузят сейвы быстрее чем с того же 250гб жесткого диска?
