Сборка коннектора привода

[B@ZuK 0]

не тока а напряжения. без подключеного привода ток ты не измеришь.

Зря я электротехнику не учил :hang2: .

[Brutos 0]

Зря я электротехнику не учил :hang2: .

вроде на уроках физики в школе этому учили,

ну там закон Ома и так далее, ток, напряжение, сопротивление.



ты наверное эти уроки прогулял :)

[B@ZuK 0]

вроде на уроках физики в школе этому учили,

ну там закон Ома и так далее, ток, напряжение, сопротивление.



ты наверное эти уроки прогулял :)

Да нет, про ток, сопротивление, напряжение я помню, даже формулы, типа U=I*R, но про то, как это все использовать, уже по забывал...

[timurmurmur 0]

http://img.photobucket.com/albums/v160/jeremydammit/liteonreader-1.jpg

[Brutos 0]

че там за надпись PC SATA и стрелка на питание ??? к чему это ?



мб хватит уже схемы рисовать не зная даже основ электротехники ?



и главное разными цветами ? зачем ?

Изменено 19 сентября 2009 пользователем Brutos

[NaV 0]

http://img.photobucket.com/albums/v160/jeremydammit/liteonreader-1.jpg



Почти......

http://www.subedartech.net/docs/pc/Serial-ata-connector.GIF



че там за надпись PC SATA и стрелка на питание ??? к чему это ?



мб хватит уже схемы рисовать не зная даже основ электротехники ?



и главное разными цветами ? зачем ?



А ЭТО ТЕБЕ Brutos :biggrin:



http://img10.imageshack.us/img10/6717/dontfeedthetrollv.jpg

Изменено 19 сентября 2009 пользователем NaV

[Brutos 0]

да и кстати светодиод без резистора сразу к +5В и -5В это как ?

[NaV 0]

да и кстати светодиод без резистора сразу к +5В и -5В это как ?



Светодиод без резистора....... :lol:



зная даже основ электротехники ?



и главное разными цветами ? зачем ?



на -20 ЕГО

п.с по целЗию

Изменено 19 сентября 2009 пользователем NaV

[Brutos 0]

Светодиод без резистора....... :lol:



ну и чего смешного ? по существу написать нечего, так молчал бы.



на схеме LED сразу подключен к земле и +5В

светодиод сгорит нафиг при таком подключении если ты не знал.

[NaV 0]

ну и чего смешного ? по существу написать нечего, так молчал бы.



на схеме LED сразу подключен к земле и +5В

светодиод сгорит нафиг при таком подключении если ты не знал.



Noob или идиОт ????



НАЖМИ МЕНЯ 5 volt

НАЖМИ МЕНЯ





КОРОЧЕ: НЕ ЗНАЕШЬ, НЕ ЛЕЗЬ





Datasheet led 5v :biggrin:

Изменено 19 сентября 2009 пользователем NaV

[Brutos 0]

Noob или идиОт ????



НАЖМИ МЕНЯ 5 volt

НАЖМИ МЕНЯ





КОРОЧЕ: НЕ ЗНАЕШЬ, НЕ ЛЕЗЬ





Datasheet led 5v :biggrin:



где в схеме написано что LED со встроеным резистором ?

нету, так что идиот ты сам.

надо писать в схеме номиналы и марку деталей, потому как светодиоды разные бывают.

[NaV 0]

где в схеме написано что LED со встроеным резистором ?

нету, так что идиот ты сам.

надо писать в схеме номиналы и марку деталей, потому как светодиоды разные бывают.



А голова тебе на***??? :hang2:

[Brutos 0]

А голова тебе на***??? :hang2:



слушай эту схему не я выложил тут, мне и без схемы понятно как собрать коннектор,

и светодиод от транзистора я отличу, а вот многие по этой схеме начнут собирать,

напаяют простых светодиодов без ограничивающих резисторов и будут они у них гореть ярко-ярко :)

но не долго :(

а вместе с со светодиодами могут погореть и БП кстати при коротыше 5В



так что если уж выкладывать схему то со списком деталек - их номиналом и маркой,

и что такое PC SATA там же неплохобы было написать

[RichY 0]

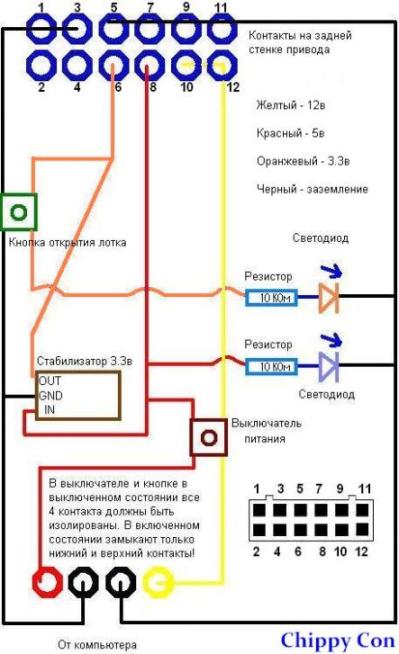

Вот конечная схема.



Вот конечная схема.

[Chippy 0]

с единички землю убери. Пусти в обход на тройку сразу.

1 и 2 это тх и рх, на хитачах может замкнуть там сигнал идет.

а так все супер.

[RichY 0]

Всё, изменил.

http://44host.ucoz.ru/_pu/0/s42901.jpg.jpg

Изменено 20 сентября 2009 пользователем RichY

[Kryder 0]

Думаю вот собрать себе коннектор... но я нуб в этом..



Пожалуйста распишите что нужно покупать в магазине, какие компоненты и в каком количестве...



Особенно интересует разьём питания у привода...

[RichY 0]

Если нуб то закажи у чиппи а лучше шей по старинке. Не соберешь ты его.

[Chippy 0]

разъем питания в продаже не присутствует.

и готовся травить плату. ну на крайняк на монтажке проводками паять.

и учти если ты совсем нуб, то одно неверное движение и привод спалиш.

как тестировать то будешь:)





PS: 2ричи хоть в проводе от привода родном 1 и 2 провода не присутствуют, но всеже. лучше не замыкать.

[Kryder 0]

Ну я не совсем выразился.... Я сам собрал трансивер грамотный без USB, со сменными насадками, например для снятия ключа, или другая для работы с Tx Rx в хардах...



Просто в компонентах не разбираюсь...



а какая альтернатива есть разьёму питалову?

[RichY 0]

Альтернатива Разъему- ряд штырьков как у чиппи или сразу припаяный кабель питания, взятый с горелого бокса. Кстати, кинь мне в личку если можешь схемку своего универсального трансивера. Как раз для жесткого надо. Детали список напишу.

[Brutos 0]

а какая альтернатива есть разьёму питалову?



проводок питания можно взять с Хбокса сгоревшего, если ты занимаешся ремонтом и прошивками

Хбоксов, такой проводок по идее достать не сложно, у мастеров они есть от сгоревших Хбоксов



в магазине тебе Чиппи правильно сказал такой проводок с конекторами ты не купишь



как альтернатива на плате коннектора распаиваешь гребенку в которую втыкаешь проводок со своего Хбокса

у Чиппи как я понял так и сделано ?

[xPLOID 0]

проводок питания можно взять с Хбокса сгоревшего, если ты занимаешся ремонтом и прошивками

Хбоксов, такой проводок по идее достать не сложно, у мастеров они есть от сгоревших Хбоксов



в магазине тебе Чиппи правильно сказал такой проводок с конекторами ты не купишь



как альтернатива на плате коннектора распаиваешь гребенку в которую втыкаешь проводок со своего Хбокса

у Чиппи как я понял так и сделано ?

Заказать коннекторы можно в китае, они там стоят порядка 1 бакса.

[Brutos 0]

Заказать коннекторы можно в китае, они там стоят порядка 1 бакса.



прикидываю заказ на 1 бакс :) и доставка 30 :)

проще наверное у кого-нибудь неисправный бокс купить для разбору на детали и проводки.

[NaV 0]

проводок питания можно взять с Хбокса сгоревшего, если ты занимаешся ремонтом и прошивками

Хбоксов, такой проводок по идее достать не сложно, у мастеров они есть от сгоревших Хбоксов



в магазине тебе Чиппи правильно сказал такой проводок с конекторами ты не купишь



как альтернатива на плате коннектора распаиваешь гребенку в которую втыкаешь проводок со своего Хбокса

у Чиппи как я понял так и сделано ?



А лучше с сгоревшего привода (дешевле будет :rolleyes: )
