Andreweer 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 А из чего можно сделать разъем для подключения привода? Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
RichY 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Ряд откусанных кусков скрепки, если нет радиомагазина Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Login_OFF 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 :) Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...

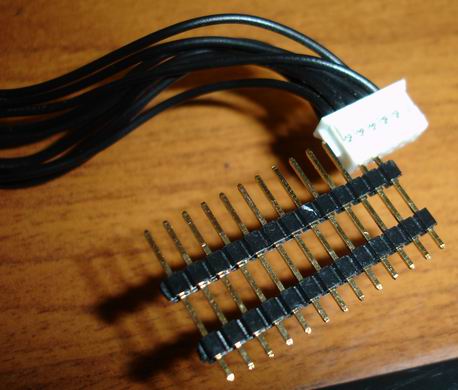

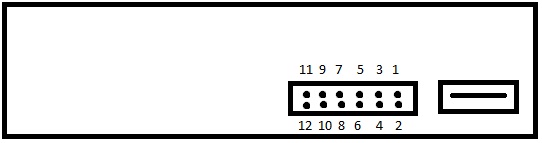

SL0nick 1 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 (изменено) Чтобы наверняка... Это держим привод в руках и смотрим на его так сказать "попу" )) Верно? Изменено 8 декабря 2009 пользователем SL0nick Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Alexxx2010 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Alexxx2010, файлик приатачили бы от SLayout, чтобы по новой не рисовать. Заранее Thxэто схемы исходника у меня нет. так как автор не я Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
RichY 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Чтобы наверняка... Это держим привод в руках и смотрим на его так сказать "попу" )) Верно? Это распиновка штекера. Сравни с тем что ты нарисовал и представь что будет с приводом. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
mycopa 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 (изменено) http://i016.radikal.ru/0912/4e/6e0315533cba.jpg Красные стрелки сверху указывают положение направляющих на штекере от привода. И поймите ребят на схему вы смотрите как бы через стеклотекстолит. И ещё когда вы распечатаете плату и переведёте на стеклотекстолит она будет выглядеть зеркально той которая указана на рисунке. Вот кто просил схема для Sprint Layout 5 (Скачать) Изменено 8 декабря 2009 пользователем mycopa Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...

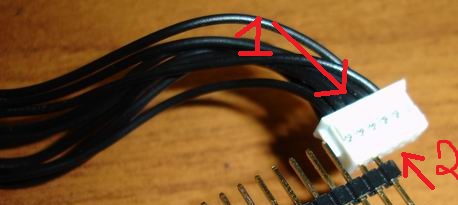

SL0nick 1 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Это распиновка штекера. Сравни с тем что ты нарисовал и представь что будет с приводом. RichY, это мы как смотрим, с позиции 1 или 2? Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
RichY 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Конечно с позиции 2, выступы только там видны Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
SL0nick 1 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Конечно с позиции 2, выступы только там видны Тогда чем же мой рисунок выше некорректен? :scratch_one-s_head: Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
RichY 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Тогда чем же мой рисунок выше некорректен? :scratch_one-s_head:Ну глянь еще раз, у тебя по вертикали зеркально всё стоит. Или привод вверх ногами. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Andreweer 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 сделайте плз кто нибудь 100% верную схему.чтоб вопросов не было.а то пока почитал уже запутался Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
Alexxx2010 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 http://i016.radikal.ru/0912/4e/6e0315533cba.jpg Красные стрелки сверху указывают положение направляющих на штекере от привода. И поймите ребят на схему вы смотрите как бы через стеклотекстолит. И ещё когда вы распечатаете плату и переведёте на стеклотекстолит она будет выглядеть зеркально той которая указана на рисунке. Вот кто просил схема для Sprint Layout 5 (Скачать)Возьми шлейф питания привода и приставь к этому рисунко думаю сразу поймешь. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
SL0nick 1 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 сделайте плз кто нибудь 100% верную схему.чтоб вопросов не было.а то пока почитал уже запутался +1000 Привык сам во всем разбираться и прежде чем что-то спросить (в крайнем случае) перечитываю всю доступную инфу. Но в разных источниках про распиновку этого конектора говориться по разному. Скорее всего это потому что разные авторы имеют ввиду либо са разъем либо штекер и т.д. RichY, будь добр, отметь вот здесь что ли распиновку. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...

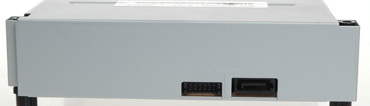

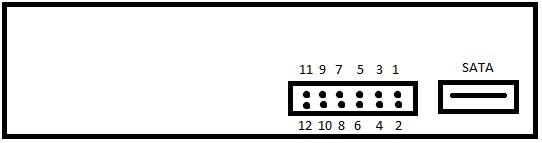

RichY 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Ну я с телефона поэтому так объясню. Приставляешь штекер с разметкой туда и смотришь- выступы штекера вверх (насколько я помню они так стоят), значит верхний ряд контактов это 11, 9, 7, 5, 3, 1. Снизу соответственно 12, 10, 8, 6, 4, 2. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
SL0nick 1 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Ну я с телефона поэтому так объясню. Приставляешь штекер с разметкой туда и смотришь- выступы штекера вверх (насколько я помню они так стоят), значит верхний ряд контактов это 11, 9, 7, 5, 3, 1. Снизу соответственно 12, 10, 8, 6, 4, 2. Постой постой...А чем же моя распиновка от твоей тогда отличается. Я же так же рисовал... :scratch_one-s_head: Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
RichY 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Мля видимо опера с зеркальным отображением картинку скомпрессировала. Вроде всё норм. Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
SL0nick 1 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 Мля видимо опера с зеркальным отображением картинку скомпрессировала. Вроде всё норм. Ну да ладно. ;) Лучше семь раз отмерить... Ну вы знаете. :declare: Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
sfaust 0 Опубликовано: 8 декабря 2009 Поделиться Опубликовано: 8 декабря 2009 ...положите кто-нить нормальную принциальную схему и .lay рядом приаттачте и не будет больше вопросов...тестер,надеюсь,у каждого есть,раз уж платы сами "утужим" :):):) Ссылка на комментарий Поделиться на других сайтах Больше способов поделиться...
