Геймпад на компе

[Kryder 0]

По моему всё так:



1)На коннекторе платы есть 4 контакта USB, а остальное:

2)например 2 контакта посылают при нажатии на павер сигнал для включения питания.

3)остальные 2 контакта отвечают за кнопку синхронизации

4)бокса нет поэтому Sync кнопки нет - надо как то найти решение, есть Power

5)PIC соеденяет контакты кнопок Power и Sync , при долгом нажатии повера выполняется программа пика - и подаётся специальный сигнал на контакты синхронизации...

Изменено 2 июня 2010 пользователем Kryder

[Automatic Lover №1 0]

джой и модуль могут кстати всё забыть - во время сильного злектромагнитного излучения на солнце , у меня как-то было пару раз

[aaa111 0]

Automatic Lover №1, чип покупаешь в магазине и шьешь прошивкой которая лежит в архиве SyncRF360. Как шить пикухи можно найти в инете ну или посмотреть тему про сборку SPI USB флешера.

[Automatic Lover №1 0]

По моему всё так:



1)На коннекторе платы есть 4 контакта USB, а остальное:

2)например 2 контакта посылают при нажатии на павер сигнал для включения питания.

3)остальные 2 контакта отвечают за кнопку синхронизации

4)бокса нет поэтому Sync кнопки нет - надо как то найти решение, есть Power

5)PIC соеденяет контакты кнопок Power и Sync , при долгом нажатии повера выполняется программа пика - и подаётся специальный сигнал на контакты синхронизации...



азбуку морзе они посылают :biggrin: этот чип её расшифровывает



чтобы на это сказал дядя БИлли?



Automatic Lover №1, чип покупаешь в магазине и шьешь прошивкой которая лежит в архиве SyncRF360. Как шить пикухи можно найти в инете ну или посмотреть тему про сборку SPI USB флешера.



а прошивальщик как выглядит ? страшно ? я пару проводков только могу спаять трясущимися руками

[SOFY 0]

нафига с пиком заморачиваться? :) боксом синхронишь, потом просто подключаешь по USB бокс к компу и всё, да только не забудте бокс выключить, незнаю что получится если бокс будет включен и в это время его к компу подцепить

[aaa111 0]

Kryder, http://img10.abload.de/img/install9grd.jpg

1 - 3.3V

2 - - DATA USB

3 - + DATA USB

4 - земля



5 - power

6 - data

7 - clk

8 - хз

9 - хз



RF общается с внешним миром по шине I2C - http://ru.wikipedia.org/wiki/I2C



Automatic Lover №1, http://sksapps.com/wii/programmer1.jpg или купить программатор. Если не возможно не то не другое, тогда забить на эту идею или попросить других. Ну или как уже писали синхронизовать модуль с джоем воткнув предварительно в ящик.

Изменено 2 июня 2010 пользователем aaa111

[pivogon 0]

Kryder, http://img10.abload.de/img/install9grd.jpg

1 - 3.3V

2 - - DATA USB

3 - + DATA USB

4 - земля



5 - power

6 - data

7 - clk

8 - хз

9 - хз



RF общается с внешним миром по шине I2C - http://ru.wikipedia.org/wiki/I2C



Automatic Lover №1, http://sksapps.com/wii/programmer1.jpg или купить программатор. Если не возможно не то не другое, тогда забить на эту идею или попросить других.

Ты зачем все усложняешь? SOFY давно уже все объяснил.

[aaa111 0]

pivogon, я не усложняю. То что без МК можно это уже и так ясно. Я даю информацию на всякий случай.

[pivogon 0]

pivogon, я не усложняю. То что без МК можно это уже и так ясно. Я даю информацию на всякий случай.

Кстати да, спасибо за схему распайки программатора, действительно может пригодится. И ура, появился еще один прибамбас на коробке.

Изменено 2 июня 2010 пользователем pivogon

[Automatic Lover №1 0]

Ты зачем все усложняешь? SOFY давно уже все объяснил.

я вообще ни х... не понял что он объяснил .

[pivogon 0]

я вообще ни х... не понял что он объяснил .

нафига с пиком заморачиваться? боксом синхронишь, потом просто подключаешь по USB бокс к компу и всё, да только не забудте бокс выключить, незнаю что получится если бокс будет включен и в это время его к компу подцепить

Т.е. достаточно распаять USB, а синхронизировать через бокс можно.

[Automatic Lover №1 0]

а не пойму ещё : допустим чип я поставлю - где кнопка? куда нажимать?

[unreeeal 0]

на кнопку вкл бокса, эт написано здесь http://circuit-board.de/forum/viewtopic.php?f=21&t=1861

[Automatic Lover №1 0]

аааа! не читал - там мексиканцы-нелегалы не по-русски пишут

[Cloud 0]

Благодарю.

Завтра съезжу микруху закуплю.

[Kryder 0]

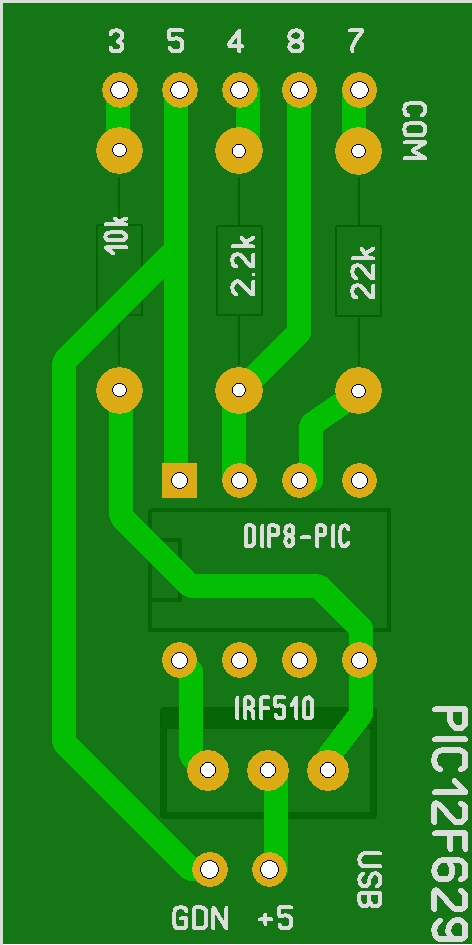

Вот замутил схему\печатную плату для программатора:



делал по этой схеме http://sksapps.com/wii/programmer1.jpg



завтра буду мутить эту плату

[dudeinthemoon 0]

блин скока движухи ненужной! имхо связка блютус донгл+ps3 dualshok горздее круче, и заряжается от усб

[ldraculal 0]

блин скока движухи ненужной! имхо связка блютус донгл+ps3 dualshok горздее круче, и заряжается от усб

Ну всегда же интересно что-то новенькое. :) Программатор уже собирал для программирования wiikey, так что на днях тоже протестирую схемку с чипом.

P.S. Блютус донгл+ps3 dualshok уже есть ;)

Изменено 2 июня 2010 пользователем ldraculal

[SOFY 0]

Ну всегда же интересно что-то новенькое. :) Программатор уже собирал для программирования wiikey, так что на днях тоже протестирую схемку с чипом.

P.S. Блютус донгл+ps3 dualshok уже есть ;)

Этому новенькому наверно уже цельный год если не больше :lol:

[ldraculal 0]

Этому новенькому наверно уже цельный год если не больше :lol:

Ну так я про новенькое для себя :biggrin:

[Automatic Lover №1 0]

блин скока движухи ненужной! имхо связка блютус донгл+ps3 dualshok горздее круче, и заряжается от усб



дуалшок - под обезъяньи рученки заточен - на пс1 - я с ним намучился

[aaa111 0]

Еще немного оффтопа: Wii remote тоже кажись через синий зуб работает. Так что можете хоть весь арсенал подключить к компу :)

[ipodevil 0]

дуалшок - под обезъяньи рученки заточен - на пс1 - я с ним намучился

согласен, у самого до бокса были 1 и 2 ПС)

а после появления бокса, я даже отказался от связки клава+мышь на компе =)

[ldraculal 0]

2 aaa111: Да wii moute тоже можно подключить к компу.

2 SOFY: Кстати мод с чипом достаточно свежий, появился в конце марта.

Изменено 3 июня 2010 пользователем ldraculal

[SOFY 0]

2 aaa111: Да wii moute тоже можно подключить к компу.

2 SOFY: Кстати мод с чипом достаточно свежий, появился в конце марта.

ну да ну да, на геймпад тоже можно пикуху поставить и с помощью неё менять управление и различные модификации делать....

у меня так вапще схема на 4 контакта :) а вы откапали позамудестей, хотя есть ещё и 3й вариант, но если модуль использовать отдельно от бокса, то нарытый вариант самый лучший :) , правда если у человека всего 1н модуль, который в боксе рабочем, за чем ему эта пикуха сдалась....
