Manual Psgroove на Pic18f2550

[klipkin 0]

Мужики, срочно выручайте! проблема такая: собрал на пик18-2450- все работало идеально- продал, теперь собрал на пик18-2550 хек на обоих 20 мггц, в винде определяется, а на консоли работать не хочет, ума не приложу что делать?



Ногу 26-ю на землю впаял ?

[fredrekus 0]

Ногу 26-ю на землю впаял ?



да всяко пробовал ,на 2450 работала без 26 ноги

[alex706 0]

klipkin, теперь ты мне объясни НУ НАФИГА 26 НОГУ НА ЗЕМЛЮ? ну что за бред то?

[klipkin 0]

klipkin, теперь ты мне объясни НУ НАФИГА 26 НОГУ НА ЗЕМЛЮ? ну что за бред то?



Почитал "Микроконтроллеры PIC" С.М. Рюмик, г. Чернигов



Выдержка:

"2. LVP (Low-Voltage Programming). Напряжение программирования VPP снижается до 5 В. Плата за удовольствие - уменьшение на одну числа доступных для работы линий ввода-вывода."



Как раз оно и есть, век живи - век учись, блин :declare:



Есче налистал по интернетам

LVP — активация возможности программирования при низком напряжении.

При активации один цифровой вход переключится в режим LVP. Если подать 5В на эту ногу, то МК перейдет в режим программирования. Для нормальной работы МК требуется держать на этой ноге 0В (подсоединить к земле).

А у нас как раз через 26 ногу ентот режим на программаторе включается, соответственно резон во всем этом есть.

Изменено 20 сентября 2010 пользователем klipkin

[romasik 0]

да всяко пробовал ,на 2450 работала без 26 ноги



у меня например 2455 без 26 ноги на землю то работало , то раз 20 втыкал и голяк , а как 26 на землю кинул всё гуд раз 20 туда сюда сувал всё как часы :)

[alex706 0]

klipkin, ничего не понял. У меня они все без 26 ноги, все работают исправно

[fredrekus 0]

меня интересует на пик 2550 20мг по схеме как в шапке у кого нибудь работает?

сейча попробовал вместо 0.47 воткнул 0.22 - непашет

Изменено 20 сентября 2010 пользователем fredrekus

[klipkin 0]

klipkin, ничего не понял. У меня они все без 26 ноги, все работают исправно



Программатор у тебя из схемы, которую я привел ? ART2003 ?



меня интересует на пик 2550 20мг по схеме как в шапке у кого нибудь работает?



У всех все работает, в шапке схема теперь конечна и при правильном сборе все будет работать.

Изменено 20 сентября 2010 пользователем klipkin

[alex706 0]

klipkin, да именно он! причем тут программатор то?

[klipkin 0]

klipkin, да именно он! причем тут программатор то?

Я уже не знаю чего еще объснять) Программатор этот использует низковольтовое программирование, при таком способе у микроконтроллера PICовского забивается один канал ввода вывода, архитектура у него такая, в частности 26 ножка. У многих как видно не стабильно работало, без установки этой ножки на землю. У меня работали тоже девайсы без этого, но для сто процентной гарантии пусть будет, так как про это пишут в справочниках и книгах по пикам, я склонен им доверять.

[fredrekus 0]

Программатор у тебя из схемы, которую я привел ? ART2003 ?







У всех все работает, в шапке схема теперь конечна и при правильном сборе все будет работать.





я собрал 5 шт не один не ра ботает ,перечитал всю тему ни один челвек не написал что на 2550 20мг пашет без проблем,у меня работал только на 2455 20мг

[klipkin 0]

я собрал 5 шт не один не ра ботает ,перечитал всю тему ни один челвек не написал что на 2550 20мг пашет без проблем,у меня работал только на 2455 20мг



Я не человек ?)

[fredrekus 0]

дайте пожалуйста ссылки на зарубежные мануалы на пик18ф2550 20мг

[grifon20062 0]

спаял я сие чудо. вставив в комп - система мне написала - найден универсальный usb концентратор. что это такое вообще может быть?)

[NYKLE 0]

блин, я ножку 14 без 470нФ замкнул с землёй, микрухе ппц я так понимаю?

[fredrekus 0]

http://www.pspx.ru/forum/showthread.php?p=908650

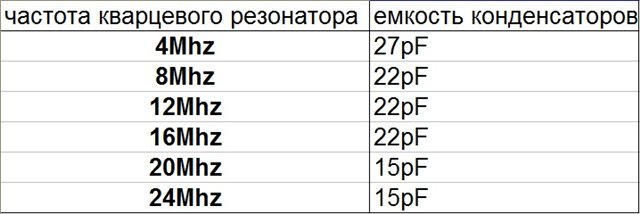

вот пишут что 20мг нужно ставить 15пф

[pivogon 0]

Всем добрый вечер. Пересобрал сегодня программатор и донгл по этим схемам, только кварц взял на 16 и светодиод убрал:

Нажмите, для открытия спойлера

http://epikz.net/i/jnvgl.jpghttp://epikz.net/i/unhvh.jpg

Получилось следующее:

http://epikz.net/i/hrsdl.JPGhttp://epikz.net/i/hfbvm.JPG и http://epikz.net/i/cisgx.JPGhttp://epikz.net/i/qefyx.JPG

Если не сложно, посмотрите правильно ли я сделал. Просто я ни разу не паял схемы и мало в этом понимаю. Я не понял смысл вот этого действа: http://epikz.net/i/cxbps.png я что, должен D+ на землю замкнуть и нужно ли это делать? И главное, должен ли донгл как-нибудь определяться в винде, без микроконтроллера?

Изменено 20 сентября 2010 пользователем pivogon

[mycopa 0]

Знакомые схему нарисовали с размерами и прочей лабудой собрал по ней вроде работает.

Картинка

http://img339.imageshack.us/img339/8618/psgroovepic.gif

Печатка для SpintLayOut 5





Всем добрый вечер. Пересобрал сегодня программатор и донгл по этим схемам, только кварц взял на 16 и светодиод убрал:

Нажмите, для открытия спойлера

http://epikz.net/i/jnvgl.jpghttp://epikz.net/i/unhvh.jpg

Получилось следующее:

http://epikz.net/i/hrsdl.JPGhttp://epikz.net/i/hfbvm.JPG и http://epikz.net/i/cisgx.JPGhttp://epikz.net/i/qefyx.JPG

Если не сложно, посмотрите правильно ли я сделал. Просто я ни разу не паял схемы и мало в этом понимаю. Я не понял смысл вот этого действа: http://epikz.net/i/cxbps.png я что, должен D+ на землю замкнуть и нужно ли это делать? И главное, должен ли донгл как-нибудь определяться в винде, без микроконтроллера?



На счёт +D на землю я чёт тоже не понял , ребята говорят не надо его туда пихать

Изменено 20 сентября 2010 пользователем mycopa

[fredrekus 0]

Знакомые схему нарисовали с размерами и прочей лабудой собрал по ней вроде работает.



mycopa вопрос ;на каких кондёрах делал обвязку на 15 или 22

[mycopa 0]

22

[fredrekus 0]

22

ёпрст и кварц на 20 ,какоц хек заливал?да и пик какой?

Изменено 20 сентября 2010 пользователем fredrekus

[mycopa 0]

ёпрст и кварц на 20 ,какоц хек заливал?да и пик какой?

PIC2550 I/SP , прошивка из шапки на 20mhz , кварц на 20mhz.

Изменено 20 сентября 2010 пользователем mycopa

[fredrekus 0]

PIC2550 I/SP , прошивка из шапки на 20mhz , кварц на 20mhz.

спасибо,может у меня резонаторы херовые

[rodanlewarx 0]

дайте пожалуйста ссылки на зарубежные мануалы на пик18ф2550 20мг

Если на Psgroove, то вот отличный сборник самых разнообразных схем и хеков: http://psx-scene.com/forums/showthread.php?t=65863

[Sacrament 0]

Собрал несколько на Пик 2550 - все работает отлично на Сони, на компе иногда не определяется, но на соньке почти всегда срабатывает. Сеня попробую несколько собрать с 26 ногой на землю, поглядим насколько эффект улучшится
