Вот решил зареболить материнку, выпоял GPU, до этого жарил его как дурак на 300, думал что припой на 270C, припой начинает плавиться при 350C градусах, при 360C плавиться стабильно. Зареболил кусочком трафарета, частями, флюсом с температурой плавления 270C. Вот теперь буду ставит, чтобы плату не повело.
Ссылка на комментарий
Поделиться на других сайтах

Вот решил зареболить материнку, выпоял GPU, до этого жарил его как дурак на 300, думал что припой на 270C, припой начинает плавиться при 350C градусах, при 360C плавиться стабильно. Зареболил кусочком трафарета, частями, флюсом с температурой плавления 270C. Вот теперь буду ставит, чтобы плату не повело.

146659[/snapback]



Какие были проблемы с матерью? Грел строительным феном? GPU совсем выпоял? Короче, поподробнее.

Ссылка на комментарий
Поделиться на других сайтах

Gambit: Приставка давала код 0102, феном не грел (боже упаси), пользовал конвекционную станцию Lukey 852D и подогрев AOYUE 853A. Честно говоря плату коробит от самого подогрева, причём очень странно, она какбы "прогибается" над самим греющим (подогревом) эллементов (точно по контуру), после остывания возврацается в норму. GPU выпаял полностью, разогревал плавно, за 4 минуты до 300С, но 4 раза (по 8 минут), за кондёры и ключи боюсь. На пятый поднял температуру до 360С и благополучно выпоял. Кстати почти зареболил (шары кончились). Что делать чтобы плату не вело при впайке чипа обратно? Выложу посже фото. Изменено пользователем Olegos
Ссылка на комментарий
Поделиться на других сайтах

:blink: Для меня как человека не ходившего в кружок "юнный техник" тема очень интересная, я не знаю что значит Ребол..но я так понимаю..что речь идет о перепайке чипа ГПУ ... сам я ничего немогу посоветовать ...но хотелось бы узнать в картинках как это можно с делать :D ..вообщем как много узнаешь нового когда у тебя Xbox360 :wacko:
Ссылка на комментарий
Поделиться на других сайтах

Что к чему, или от чего мрут боксы:

Как известно компания Microsoft знаменита своими ошибками, к сожалению и X360 не стал исключением.



Но в данном случае можно чётко проследить причинно следственную связь:



1) Новые стандарты. В связи с вступлением в силу, нового законодательства об охране окружающей среды сформулированного RoHS, ограниченно использование опасных веществ таких как свинец. Это стала причиной многих проблем для фирм, занимающихся распайкой плат традиционными методами с использованием припоев, содержащих свинец. Новые припои плавятся где-то при температуре 350 градусов.



2) Жадность. В попытке выпустить большее количество консолей, Microsoft не выдерживала тех. процесс (платы проходили через печь с большей скоростью) результатам чего стал непропай.

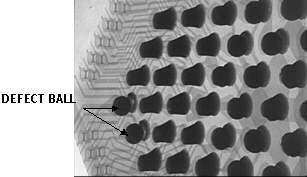

post-2099-1195667503_thumb.jpg post-2099-1195667515_thumb.jpg



3) Перегрев. Система охлаждения видео-чипа не удалась, может была плохо продуманна, а может её просто сделали на авось, и не производили никаких расчетов. При работе GPU выделят большое количество энергии, которое система просто не в состоянии рассеять, в следствии чего происходят большие перепады температур, и деформация BGA выводов видео-чипа, а в дальнейшем его частичное отслоение и окисление контактов.

http://www.caltexsci.com/photogallery/photo3426/bga_sc2.jpg post-2099-1195667633_thumb.jpg

Изменено пользователем Olegos
Ссылка на комментарий
Поделиться на других сайтах

Olegos, жги! =)



В смысле, ты продвинулся в лечении бокса больше всех остальных (ну, как минимум - подавляющего большинства) участников этого форума, потому как мы научились только лечить следствие, а ты планируешь лечить проблему.



Вроде никто реболл проца на боксе так и не сделал. Помню, была в сообщениях попытка реболла (попробуй пошерстить поиском тему "Перегрев или..." в техподдержке), но вроде попытка успехом не увенчалась...



Отпишись обязательно о результатах.

Ссылка на комментарий
Поделиться на других сайтах

Ну и собственно само лечение, в теории.

Сначала выпаивается чип:



http://img248.imageshack.us/img248/2788/84902559sw0.th.jpg http://img204.imageshack.us/img204/945/43944540ag0.th.jpg http://img204.imageshack.us/img204/4165/55907367sv3.th.jpg



Далее очищаем материнскую плату и чип от остатков шариков.



http://img204.imageshack.us/img204/4623/47407085qf9.th.jpg http://img204.imageshack.us/img204/7629/72098941kz2.th.jpg



Производим сам ребол (крепим чип в остнастке с траваретом и раскладываем шарики)



http://img204.imageshack.us/img204/230/63964627nc8.th.jpg http://img150.imageshack.us/img150/7593/37690770fb7.th.jpg



Прогреваем в соответствии с термопрофилем, и вуаля чип готов.



http://img204.imageshack.us/img204/706/78126293at5.th.jpg



Но это только теория.

Ссылка на комментарий
Поделиться на других сайтах

Olegos, аЦкИ круто! Но, к сожалению, данный метод по причине своей сложности недоступен рядовому пользователю. А вообще, молодец! Ждем твоеих новых опытов! Браво!
Ссылка на комментарий
Поделиться на других сайтах

Потрясающе! За фотки респект, очень интересно сможешь ли ты подковать билловскую блоху :D :fan_1: Изменено пользователем Logrus
Ссылка на комментарий
Поделиться на других сайтах

Рентген и фотки неконтакта под платформой процессора - просто шикарные, очень наглядно. Жду результатов твоего эксперимента.

По сути - это самый правильный способ лечения неконтакта, но, к сожалению, не для каждого.

Вопрос: во избежание повторного нарушения контакта ты используешь шарики с содержанием свинца, я верно понял? В России свинцовую пайку еще никто не отменял, значит шарики производят и они есть в свободной продаже - все верно?

Потрясающе! За фотки респект, очень интересно сможешь ли ты подковать билловскую блоху :D  :fan_1:

Микробы медленно ползали по телу Левши, с трудом волоча за собой подковы ^_^

Простите за оффтоп, к слову пришлось.

Ссылка на комментарий
Поделиться на других сайтах

molot of bitch: Сейчаз на росийском рынке можно найти только безсвинцовые микросхеммы, свинцовые припои (проволка, пасты, шары) сейчаз присутствуют в полном асортименте, недостатка не наблюдаеться. В России сейчаз все отдают предпочтение свинцово-содержащему припою, поскольку он привычен, проверен и проще в использовании. Во избежании появления повторного деффекта я планирую тчательно припоять чип (причём температура пайки нужна меньше чем у безсвинцового), и улучшить охлаждение. Если всё получиться то планирую поставить дополнительный радиатор, или поставить водянку.
Ссылка на комментарий
Поделиться на других сайтах

molot of bitch: Сейчаз на росийском рынке можно найти только безсвинцовые микросхеммы, свинцовые припои (проволка, пасты, шары) сейчаз присутствуют в полном асортименте, недостатка не наблюдаеться. В России сейчаз все отдают предпочтение свинцово-содержащему припою, поскольку он привычен, проверен и проще в использовании. Во избежании появления повторного деффекта я планирую тчательно припоять чип (причём температура пайки нужна меньше чем у безсвинцового), и улучшить охлаждение. Если всё получиться то планирую поставить дополнительный радиатор, или поставить водянку.

148536[/snapback]



Молодца!



P.S. Спасибо, что фотки отредактировал. Лень было. :grin:

Ссылка на комментарий
Поделиться на других сайтах

теперь я понимаю какой набор "почини его сам" я купил весной этого года :) чтобы он работал нужно купить еще на его стоимость оборудования :)
Ссылка на комментарий
Поделиться на других сайтах

Делал такое дело, тоже станцией горячего воздуха, тоже плата выгибалась, она многослойная 6 или 8, это не плата от мобильника тут нужно снимать бгашку ir станцией, иначе плату просто повело, вообщем закончилось все полной смертью. Может вам повезет больше.
Ссылка на комментарий
Поделиться на других сайтах

а вообще всё на самом деле хреново (фоты мои):



Чип то я зареболил, но нет никаких гарантий что он жив

http://img220.imageshack.us/img220/2051/83968768ra4.th.jpg



Кажется этот ананизм продлиться долго. С материнкой шлак, два пятака изчезли, один востановил, а вот второй (наверное ненадо, а модет он на другом слое соеденён был).

http://img159.imageshack.us/img159/395/49847263cy5.th.jpg



Ну и вот просто так:

http://img215.imageshack.us/img215/8092/11062280me6.th.jpg

http://img64.imageshack.us/img64/7677/47067510lr7.th.jpg

Изменено пользователем Olegos
Ссылка на комментарий
Поделиться на других сайтах

а вообще всё на самом деле хреново (фоты мои):



Чип то я зареболил, но нет никаких гарантий что он жив

http://img220.imageshack.us/img220/2051/83968768ra4.th.jpg



Кажется этот ананизм продлиться долго. С материнкой шлак, два пятака изчезли, один востановил, а вот второй (наверное ненадо, а модет он на другом слое соеденён был).

http://img159.imageshack.us/img159/395/49847263cy5.th.jpg



Ну и вот просто так:

http://img215.imageshack.us/img215/8092/11062280me6.th.jpg

http://img64.imageshack.us/img64/7677/47067510lr7.th.jpg

149309[/snapback]

А трафаретик где приобрести, не подскажешь?
Ссылка на комментарий
Поделиться на других сайтах

Трафарета у меня фактически нету, реболил частями от трафарета для мобильника. шаг, 1мм диаметр ,75мм
Ссылка на комментарий
Поделиться на других сайтах

Вообщем дубль один, полный провол. Шары получились через чур большие, и при монтаже на плату и начали слипаться и застывать. Прогрев не помогал. Попутно плату начало сильно везти (что могло кончиться полным фиаско а именно множественным отрыванием пяток), ко мне в истерике быстро пришло решение: я быстро из фольги соорудил сквозной квадратный стакан, поставил на чип и быстро сняя его без последствий, пятаки не пострадали.



Планы:

1) Дубль два. Зареболить шарами меньшего диаметра, и поставить с помощью "стакана", или сделаю насадку в виде пирамидки (думаю многии уже поняли о чём речь).



2) Взять у Bahus "Тело" и попробывать откатать "User Home" технологию востановления деффектов BGA пайки, без ребола (отмывка востановителем, и "пропайка").



p.s. кстати чип (32DDR + 32NANDFlash) от PSP (валялась разобраная с выпаяным Flash) припоялся нормально (только плавно остужать), и даже заработала, больше скажу, потом востановил через Pandora.

Изменено пользователем Olegos
Ссылка на комментарий
Поделиться на других сайтах

Вообщем дубль один, полный провол. Шары получились через чур большие, и при монтаже на плату и начали слипаться и застывать. Прогрев не помогал. Попутно плату начало сильно везти (что могло кончиться полным фиаско а именно множественным отрыванием пяток), ко мне в истерике быстро пришло решение: я быстро из фольги соорудил сквозной квадратный стакан, поставил на чип и быстро сняя его без последствий, пятаки не пострадали.



Планы:

1) Дубль два. Зареболить шарами меньшего диаметра, и поставить с помощью "стакана", или сделаю насадку в виде пирамидки (думаю многии уже поняли о чём речь).



2) Взять у Bahus "Тело" и попробывать откатать "User Home" технологию востановления деффектов BGA пайки, без ребола (отмывка востановителем, и "пропайка").



p.s. кстати чип (32DDR + 32NANDFlash) от PSP (валялась разобраная с выпаяным Flash) припоялся нормально (только плавно остужать), и даже заработала, больше скажу, потом востановил через Pandora.

151520[/snapback]

А диаметр шара всё же наверное 0,6мм.
Ссылка на комментарий
Поделиться на других сайтах

Молодца ,Олег.А я ток счас прочитал темку эту...насадку на фен под микруху квадратную 35на35 купи и равномерно все будет паяться.шары 0.5мм.Термопару под фен клади-чтоб темп реально мерить.Ну и термопрофиль соблюдай(поэксперементь сначала без чипа).Скор и с вийкой мож разберёмся :)
Ссылка на комментарий
Поделиться на других сайтах

Сорри за офф,вспомнилось :D





Молодая, симпатичная девушка приходит в церковь, подходит к священнику. При этом, на ней ни макияжа, ни бижутерии, ничего, даже одежда консервативно-строгая.



Потупив голову спрашивает: "Батюшка, а как вы понимаете концепцию протеирея Феофана о социально-патриархальном единении души человека с Господом Богом, на основании религиозных воззрений, высказанную для русской проваславной епархии в Париже"?



Батюшка: "Замуж, дура! СРОЧНО ЗАМУЖ!"
