Reball

[timurmurmur 0]

а вот и нет... включил бокс без радика, перегрев...и на след раз включился. походу шары где-то криво сели...надо будет прогреть его.



а вот и да.

[Nickel 0]

Скажу по опыту. Если вы сделали качественый реболл на консоли на которой была Е74, и через месяц или чуть больше она возращается, то это 99% отвал маленького кристала от подложки ГПУ, повторный реболл уже нет смысла делать(шары не причём), если нет провереного ГПУ под замену, то можно попробовать прогреть всю плату(до 140гр) и окуратно сверху погреть чип сперва весь, потом целенаправлено маленький кристал, примерно 30 сек, температура 400гр на китай фенах. Ну естественно согласовать это всё с клиентом, гпу сейчас дефицит, а брать их у китайцев за 1.тр+ думаю дико. Консоль после такого на удачу может долго прожить.

И ещё, очень очень редко Е74 вываливается из за памяти или отвала ГПУ. Тут вступает обычно 0110, 0020. Самая лучшая ошибка считаю 0110, чип обычно после ремонта держится бодрячком на таких консолях.(надо только память отреболить)

[ConsoleMaster 0]

народ, вопрос по PS3



проц Cell, искривление текстолита подложки, кто посоветует как исправить и можно ли

(матери корректировал, с чипами не связывался)

края относительно центра вниз на 0.3 (полшара)

ставить понятно коротыш

[timurmurmur 0]

народ, вопрос по PS3



проц Cell, искривление текстолита подложки, кто посоветует как исправить и можно ли

(матери корректировал, с чипами не связывался)

края относительно центра вниз на 0.3 (полшара)

ставить понятно коротыш



Встречал, гретые феном. Меня выручает дорогой трафарет с оснасткой. Обязательно снять большую железяку на чипе, плотно завинтить трафарет (без фанатизма, понятное дело:) ) погреть до температуры плавления бессвинцовки. Дать остыть естественным образом. Паста, опять, таким же образом остыть. Уже более полугода такие приставки работают. Больше гарантию не даю просто.)





Да, я про rsx расказал, думаю с центральным также.

Изменено 1 сентября 2010 пользователем timurmurmur

[ConsoleMaster 0]

Тимур, спасибо вам за ценные рекомендации!

Пробовал-правится, но тут есть проблема, именно по Cell.

Во отличии от Rsx он не диагонально-симметричен, ядро-прямоуголник

Т.Е. подложка, достаточно широкая 42х42, если и гнётся то обязательно возникают мех напряжения на края

Короче, пристальное изучение показало, что практика согласуется с теорией, т.е. он лопнул( видимо до меня когда видимо грели)

Резюме, Деформации переживаемые текстолитом, не выдерживает кристалл,(он недеформируем и большой площади плюс несимметричен.)



В связи вопрос всем понимающим, по правилам замены ЦПУ PS3

Cell перекидывается с аналогичной консоли аналогичной ревизии (пишу про 60-ку), 2 флэхи нанд на матери, привод. Правильно понял?

Допустимы ли перекрёстные замены 60-40v.1, 60-40v.2, 40v.1-40v.2 ?

[Nickel 0]

На 60ку насколько я знаю только ГПУ можно пересадить от 40ки. ЦПУ у них разные по питанию и по размерам даже вроде.

[sittenbacher 0]

Вчера заливал фрибут ручной сборки и при этом погиб ГПУ. После выпайки замыкает что по своему сопротивлению что по оперативке. Может это случайность, однако настораживает. Про красные огни после косячной прошивки читал на форумах, но чтобы так, безвозвратно... Впаял донора - Е74, и БП как-то шумненько включился. Не долго думая перезалил фрибут, сделанный автоматом и все заработало. Может косячный нанд дает повышенные напруги и из-за этого вылетают "слабенькие" процессоры.

[ConsoleMaster 0]

народ, так кто Cell перекидывал ?

[eldar 0]

может кто подскажет про реболл псп 2000-3000 те которые не прошиваются

вроде появилась возможность восстановления после брика

п.с. какой из двух процессоров на псп --- субпроцессор флеш памяти

спасибо

[radist1 0]

доброго времени суток.

Вот возник вопрос по ремонту Xbox.

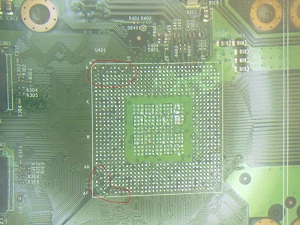

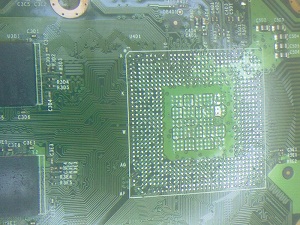

Имеется бокс с тремя огнями, после поднятия GPU я увидел повреждения материнской платы, а именно оторванные пятаки (фото прилагаю).

Так вот вопрос, есть ли у кого опят восстановления таких плат? И есть ли смысл ремонта такой?

В наличии есть паяльная станция, микроскоп и навыки накатки BGA.

Как думаете, получится восстановить ящик? :spiteful:



еще

[royse71 0]

Видел способ демонтожа южных мостов на компьютерных материнках. Там вместо дорого нижнего подогрева использовался галогеновый прожектор на 150 ватт. И всё это работает

[radist1 0]

у меня нижний подогрев есть, меня сейчас не это интересует.

А сам способ восстановления платы.

[sittenbacher 0]

Я восстанавливал как-то всего две дорожки с пятаками, потратил пол дня.Консоль заработала и работает по сей день. Осторожно срывал дорожки с другой платы и аккуратно подпаивал. Но в моем случае пятаки с дорожками шли по наружному слою платы и не соединялись с более губокими слоями. В данном случае отрвано как минимум десять пятаков. Я бы в таком случае снял с платы ЦП и флешку и пересадил на другую мать. Только на этот раз не дергай проц раньше времени а то пообрываешь и там.

[timurmurmur 0]

и это уже обсуждали, не хотите тему читать. понимаю...

[eldar 0]

и это уже обсуждали, не хотите тему читать. понимаю...

может кто подскажет про реболл псп 2000-3000 те которые не прошиваются

вроде появилась возможность восстановления после брика

п.с. какой из двух процессоров на псп --- субпроцессор флеш памяти

[timurmurmur 0]

Там один проц. Вторая большая микросхема рядом за юмд отвечает...

процессор меняется на заведомо рабочий, с не затертой памятью, вот и вся процедура.

[Yokel 0]

А разве IPL не в NAND'е хранится?

[Yokel 0]

Вот бета версия рамки. Ещё нет всех отверстий, нету шлифовки. Ещё 4 пластины по бокам делать с резиновыми ножками. Но уже работаю на ней.

http://img246.imageshack.us/img246/3722/94729043.th.jpg

http://img84.imageshack.us/img84/5680/72364113.th.jpg



п.с не очень дружу с грубыми инструментами.

Это рамка для прижима трафаретов при накатке шаров на чипе, или это рамка своего рода станина на которой закрепляется материнка чтобы ее не гнуло от температуры ???

[radist1 0]

Я восстанавливал как-то всего две дорожки с пятаками, потратил пол дня.Консоль заработала и работает по сей день. Осторожно срывал дорожки с другой платы и аккуратно подпаивал. Но в моем случае пятаки с дорожками шли по наружному слою платы и не соединялись с более губокими слоями. В данном случае отрвано как минимум десять пятаков. Я бы в таком случае снял с платы ЦП и флешку и пересадил на другую мать. Только на этот раз не дергай проц раньше времени а то пообрываешь и там.

Я его не дергал, его от перегрева плату повело и оторвались пятаки.

[timurmurmur 0]

Я его не дергал, его от перегрева плату повело и оторвались пятаки.

Маленкие прелести маленького нижнего подогрева...



А разве IPL не в NAND'е хранится?

На слимках нанд и проц в одной микрухе живут.

[Yokel 0]

На слимках нанд и проц в одной микрухе живут.

Это на каких платах?

[eldar 0]

Маленкие прелести маленького нижнего подогрева...





На слимках нанд и проц в одной микрухе живут.

по слимкам в фирме кудос предлагают

восстановление брика псп2000-----2000р

псп3000-----3000р

откат прошивки на 5.03 на 2-ке ---700р

на 3-ке----2500р

здесь есть какой подвох это реально?

[timurmurmur 0]

я за 1500 предлагаю восстановление брика, 2к - откат до 5.03 =) вполне реально.

[Nickel 0]

Это рамка для прижима трафаретов при накатке шаров на чипе, или это рамка своего рода станина на которой закрепляется материнка чтобы ее не гнуло от температуры ???



эту рамку я сделал для крепления материнки когда начинал, после ребола 5ти боксов понял что это "чушь", сделал нормальный подогрев который по размеру подходит ещё и под мамки пс3. А рамку сейчас использую для накатки шаров на гпу, цпу бокса, немного доработал и ещё несколько частей сделал. Рамки не нужны ни материнке бокса ни пс3, главное правильный равномерный нагрев и правильно закрепить(положить) материнку чтоб от тяжёлых элементов она не изогнулась лодочкой.

[sittenbacher 0]

А я все равно рамкой пользуюсь, хоть и подогрев позволяет обходиться без нее. С ней удобно переставлять плату в более холодное место чтоб быстрей остыла да и защищает нижние элементы. Только их нужно иметь как минимум две если приходится пересаживать процы от донора чтоб каждый раз не перекручивать.
