Установка reset glitch hack (FAQ)

[Doombuster 0]

stanleekk,

восстанавливай, там в теме на первой странице есть картинка с проволочкой куда паять.



Изменено 29 ноября 2011 пользователем Doombuster

[rz2k 0]

А, это на ARMe. Вот бы на AT90USB в свободном доступе появилась прошивка и схема

да, та же самая схема что у 360nandflasher, nand-x и отладочной платы на lpc2146, просто развели по своему и пины для прошивки cpld и nand обозначили.

большой разъем сверху, если что, это arm jtag. к коробке отношения не имеет.



прошивка на at90 есть на github, подробнее читни топик http://www.xboxland.net/forum/index.php?sh...=91565&st=0

[Doombuster 0]

допустим у меня мод от матрикс и нанд-х флешер

если не слимка, то не нужно. У первой партии матрикса кондер для слимки 220пф, и из-за этого трудно запустить, и на схеме они нарисовали, чтобы можно было впихнуть кондер от 250 и выше.

http://www.infinitymod.com/Download/Slim_Diagram.JPG

[Falcon4ik 0]

Doombuster, благодарю. у меня фатка джаспер. А мп те, что Чиппи перепродает. Изменено 29 ноября 2011 пользователем Falcon4ik

[Weekend 0]

если не слимка, то не нужно. У первой партии матрикса кондер для слимки 220пф, и из-за этого трудно запустить, и на схеме они нарисовали, чтобы можно было впихнуть кондер от 250 и выше.

http://www.infinitymod.com/Download/Slim_Diagram.JPG

этой партии давно уже нет у дистрибьютера

[Vasso 0]

Ты знаешь, практика показала, что на холодную он зависает в первый раз в 90% случаев. Так что это проблема белых китайских чипов, я уверен. На забугорных форумах тоже об этом пишут люди.

По сути схема и чип те-же... От чего же зависит запуск на холодную!?



Попробовал 51, 100, 470pf GND - RST

И 680 GND - PLL.

Точка 3.3 - альтернативная (не стендбай).

На ходную все равно не стартует. Субъективно (надо еще погонять) со 100pf GND - RST меньше нужно прогревать.

Изменено 29 ноября 2011 пользователем Vasso

[Reolin 0]

По сути схема и чип те-же... От чего же зависит запуск на холодную!?



Попробовал 51, 100, 470pf GND - RST

И 680 GND - PLL.

Точка 3.3 - альтернативная (не стендбай).

На ходную все равно не стартует. Субъективно (надо еще погонять) со 100pf GND - RST меньше нужно прогревать.

Возможная причина - реализация именно этих китайских чипов. Может питание криво разведено - на новых схемах на 17 ногу подают 1.8v, а на 5 - 1.1v. На белых же чипах разведено так, что и там и там - 1.35v (после трёх диодов). Может просто хреновые детальки используются.

Vasso - у тебя где чип расположен? Просто у меня он стартует только над южником.

Изменено 29 ноября 2011 пользователем Reolin

[dodther 0]

сегодня получил вот такие чипы с ДХ

http://s017.radikal.ru/i426/1111/d2/f8ee05792465.jpg



решил прошить. они не определяются. нашел в теме инфу

что надо



http://s017.radikal.ru/i435/1111/c7/e2b67375174b.jpg

перемычка:

A-для прошивки

B-для работы

после этого стал определятся, но информация о чипе отображается кибиками.

стал прозванивать контакты и сравнивать вот с этой печаткой

http://s017.radikal.ru/i402/1111/33/879fdad0c183.jpg



обнаружил что TDO не подключен к 12й ноге. после допайки проводка чип стал коректно определятся в 360gcProg.



вот

http://img834.imageshack.us/img834/4214/f8ee05792465.jpg

[Nickel 0]

обнаружил что TDO не подключен к 12й ноге. после допайки проводка чип стал коректно определятся в 360gcProg.

http://img834.imageshack.us/img834/4214/f8ee05792465.jpg



брак какой то у тебя(возможно единичный), у меня пока нормально они шьются все



[darkrogua 189]

подпаял проводки нанд флешера а нанд про не находит пишит не подключён девайс

[dodther 0]

брак какой то у тебя(возможно единичный), у меня пока нормально они шьются все



на 3х чипах тока после припаивания проводка стал определятся.



[darkrogua 189]

народ если хана провод не подцепить так и будет не будет нанд флешером определяться?

[V-5 0]

Поборол слимку(та что ксел не стартовала, с пойманным дае.бин, на который я грешил и т.д), всего лишь заменил провод по шине cpu_rst, вместо МГТФ 0.03, поставил 30см одножильный от IDE шлефа, сразу стартануло. Выводы делайте сами....

у меня ещё джаспер такой же висит...попробую тоже провод заменить позже.

а откуда брал 3.3в на слиме? читал тут про альтернативную точку где-то..

еще скинь фотку плз.

Изменено 30 ноября 2011 пользователем V-5

[Nickel 0]

а откуда брал 3.3в на слиме? читал тут про альтернативную точку где-то



подпаяно на пятак рядом с пятаком что по инструкции, напряжение где появляется после включения бокса

[V-5 0]

подпаяно на пятак рядом с пятаком что по инструкции, напряжение где появляется после включения бокса

J2C3.8, вместо J2C3.7 ?

[hempblch 0]

народ если хана провод не подцепить так и будет не будет нанд флешером определяться?

флэшер должен определяться даже без припаивания к боксу.

[DonYen 0]

Бляха, IMPACT выдает error, все проверил, пайку и т.д, питание с привода бокса. Не хочет и все. Тут где то говорили про схему лпт с одним кондером, не подкинете? А то не могу найти :(

/forum/style_images/icon_plus_1.gif  iMPACT

Connecting to cable (Parallel Port - LPT1).

Checking cable driver.

Driver windrvr6.sys version = 8.1.1.0. WinDriver v8.11 Jungo © 1997 - 2007 Build Date: Feb 28 2007 x86_64 64bit SYS 09:48:01, version = 811.

LPT base address = 0378h.

ECP base address = FFFFFFFFh.

Cable connection established.

Attempting to identify devices in the boundary-scan chain configuration...

INFO:iMPACT - Current time: �� 30. ��� 10:2// *** BATCH CMD : Identify -inferir

PROGRESS_START - Starting Operation.

Identifying chain contents...done.

ERROR:iMPACT - A problem may exist in the hardware configuration. Check that the cable, scan chain, and power connections are intact, that the specified scan chain configuration matches the actual hardware, and that the power supply is adequate and delivering the correct voltage.

PROGRESS_END - End Operation.

Elapsed time = 0 sec.

// *** BATCH CMD : identifyMPM

0:46 2011

Изменено 30 ноября 2011 пользователем DonYen

[Automatic Lover №1 0]

Бляха, IMPACT выдает error, все проверил, пайку и т.д, питание с привода бокса. Не хочет и все. Тут где то говорили про схему лпт с одним кондером, не подкинете? А то не могу найти :(

/forum/style_images/icon_plus_1.gif  iMPACT

Connecting to cable (Parallel Port - LPT1).

Checking cable driver.

Driver windrvr6.sys version = 8.1.1.0. WinDriver v8.11 Jungo © 1997 - 2007 Build Date: Feb 28 2007 x86_64 64bit SYS 09:48:01, version = 811.

LPT base address = 0378h.

ECP base address = FFFFFFFFh.

Cable connection established.

Attempting to identify devices in the boundary-scan chain configuration...

INFO:iMPACT - Current time: �� 30. ��� 10:2// *** BATCH CMD : Identify -inferir

PROGRESS_START - Starting Operation.

Identifying chain contents...done.

ERROR:iMPACT - A problem may exist in the hardware configuration. Check that the cable, scan chain, and power connections are intact, that the specified scan chain configuration matches the actual hardware, and that the power supply is adequate and delivering the correct voltage.

PROGRESS_END - End Operation.

Elapsed time = 0 sec.

// *** BATCH CMD : identifyMPM

0:46 2011

http://www.xboxland.net/forum/index.php?ac...amp;pid=2486286



эта ?

[DonYen 0]

http://www.xboxland.net/forum/index.php?ac...amp;pid=2486286



эта ?

Спасибо.

[Vasso 0]

Возможная причина - реализация именно этих китайских чипов. Может питание криво разведено - на новых схемах на 17 ногу подают 1.8v, а на 5 - 1.1v. На белых же чипах разведено так, что и там и там - 1.35v (после трёх диодов). Может просто хреновые детальки используются.

Vasso - у тебя где чип расположен? Просто у меня он стартует только над южником.

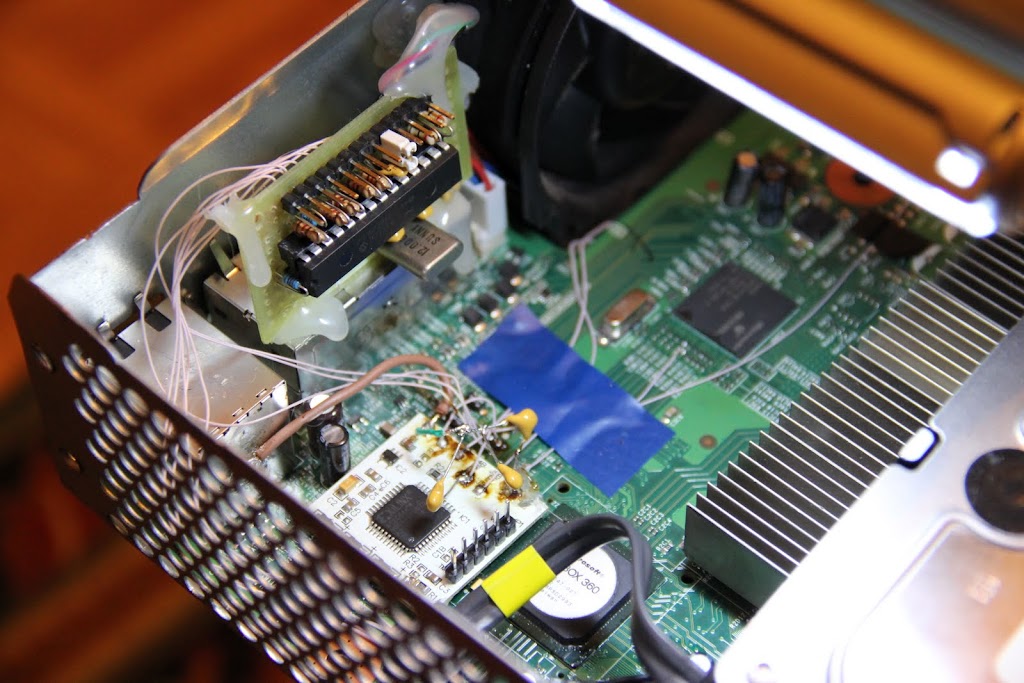

Вот фотка вчерашних эксперементов:

/forum/style_images/icon_plus_1.gif  Фотка

[deg 0]

Вот фотка вчерашних эксперементов:

/forum/style_images/icon_plus_1.gif  Фотка

Зачем там флешер оставлять?

[DonYen 0]

С одним кондером тоже не хотит. По поводу вольтажа, взял питание с привода бокса, замерил, 5v, надо же 3.3в? Почему то пять :( В компе откуда можно взять 3.3в, подскажите?

[Venom007 0]

DonYen, В компе оранжевый провод от бп, земля черный

[AlexPPP 0]

Зачем там флешер оставлять?



Возможно человек не занимается установкой гличей, себе сделал один раз и все. Поэтому логично его там и оставить навсегда :)

[Falcon4ik 0]

подскажите, как запрограммить матрикс плату через нандх флешер?
